医疗器械

引言

医疗器械中的光学系统正从传统白光成像向多光谱、荧光导航、光学断层等方向快速演进。以内窥镜为例，窄带成像（NBI）、荧光导航（如ICG近红外成像）、自体荧光成像（AFI）等技术的临床落地，对滤光片的光谱选择性、截止深度和环境耐受性提出了远超传统白光成像的技术要求。在激光治疗设备中，滤光片需在保证高透射率的同时实现对手术激光波长的精确隔离，以保护操作者和探测器。在光学相干断层扫描（OCT）系统中，宽带分光元件的光谱平坦度与偏振特性直接影响图像分辨率和信噪比。

本文从医疗器械中滤光片的典型应用场景出发，系统分析各类滤光片的工作原理、关键技术参数及选型考量，为工程师和技术决策者提供参考。

一、荧光内窥镜滤光片

1.1 工作原理

荧光内窥镜通过注射荧光染料（如吲哚菁绿ICG），利用特定波长的激发光照射组织，染料发射的荧光信号经滤光片分离后被探测器接收。以ICG为例，其激发光谱峰值约780 nm，发射光谱峰值约835 nm。滤光片组通常由激发滤光片、二向色镜和发射滤光片三部分组成，协同完成激发光与荧光的光谱分离。

发射滤光片的核心任务是：高透射率通过目标荧光波段，同时将激发光及环境光衰减至可忽略水平。由于ICG的量子产率低（约0.012），荧光信号极其微弱，若激发光泄漏量超过荧光信号强度的10⁻⁶倍，将显著降低图像对比度。

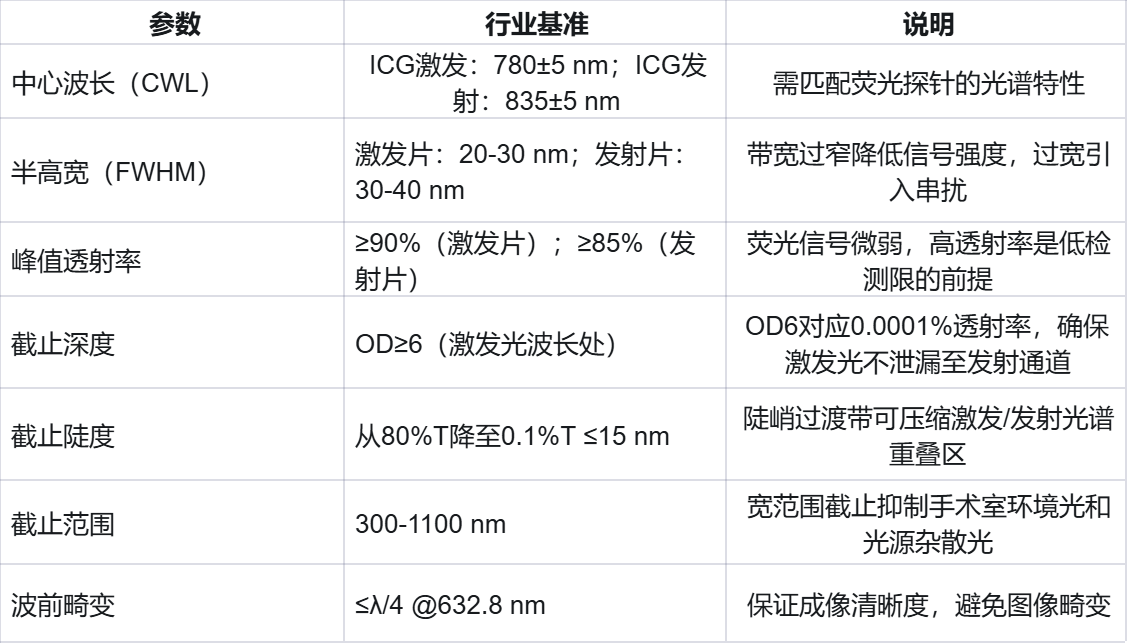

1.2 关键技术参数

1.3 选型注意事项

• 斯托克斯位移适配：ICG的斯托克斯位移约55 nm，激发与发射光谱存在重叠尾，发射滤光片的截止边必须置于重叠区之间，且交叉截止深度应达到OD6以上。对于斯托克斯位移更小的荧光探针（如Cy3.5，位移仅约15 nm），需采用更陡峭的截止边设计或超窄带滤光片。

• 入射角效应：干涉滤光片的中心波长随入射角增大向短波方向偏移，偏移量近似为 Δλ ≈ -λ₀·(1-√(1-(sinθ/n_eff)²))。当入射角从0°增至15°时，中心波长约偏移5-8 nm，可能导致荧光信号移出通带。在光路设计中需限制会聚光束的半角在±10°以内。

• 低自发荧光基材：内窥镜中荧光信号极弱，基材的自发荧光会成为背景噪声。应选用紫外级熔融石英（UV Fused Silica）等低自发荧光材料作为基底。

二、窄带成像（NBI）滤光片

2.1 工作原理

窄带成像技术通过特定波长的窄带光照射组织，增强浅层血管和黏膜表层结构的对比度。常用的三个中心波长为415 nm（血红蛋白吸收峰）、540 nm和570 nm，分别对应浅层毛细血管、中层血管和深层血管的光吸收特征。窄带滤光片从宽谱光源中提取上述特征波长，带宽通常控制在20-30 nm。

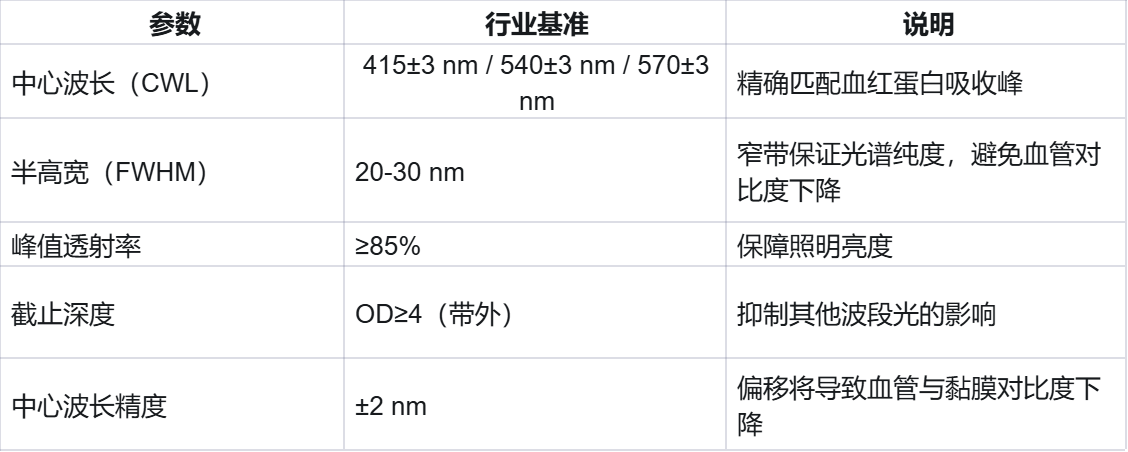

2.2 关键技术参数

2.3 选型注意事项

• 波长精度对临床效果的影响：临床研究数据显示，采用窄带成像滤光片的内窥镜，术中血管识别准确率可达98.7%，显著高于传统白光内镜的89.2%（p<0.01）。中心波长偏差超过±5 nm时，对比度增益明显下降。

• 多通道一致性：NBI系统通常在毫秒级时间内切换不同光谱模式，三通道滤光片的通带波纹系数应控制在±3%以内，以保证图像亮度均匀。

• 高亮度耐受：NBI采用氙灯或LED高亮度光源，滤光片需承受长时间高功率照射而不发生膜层退化或中心波长漂移。

三、激光治疗设备滤光片

3.1 工作原理

激光治疗设备（如眼科、皮肤科激光仪）中的滤光片承担两个核心功能：一是从泵浦光源或激光介质中提取特定治疗波长（如635 nm光动力治疗），二是保护操作者和探测器免受反射激光的伤害。陷波滤光片（Notch Filter）可在特定波长处形成深截止，同时保持其他波长的高透射，常用于同轴照明/观察光路中隔离治疗激光。

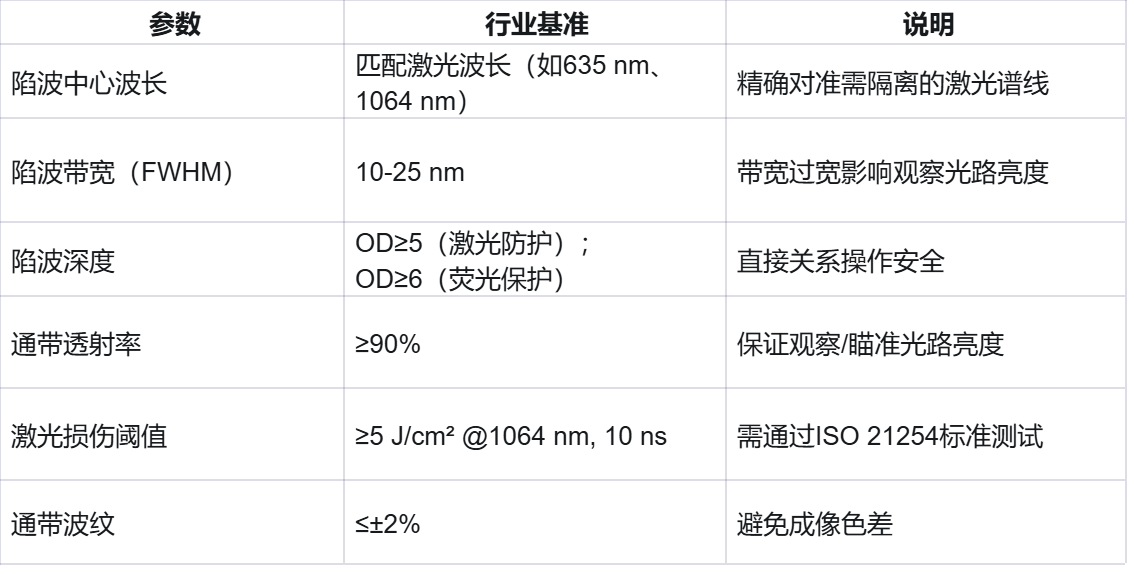

3.2 关键技术参数

3.3 选型注意事项

• 损伤阈值计算：激光峰值功率密度 P/A 需低于滤光片损伤阈值。对于脉冲激光，单脉冲能量、脉宽、光斑面积和重复频率均需纳入计算。峰值功率密度超过损伤阈值将导致膜层碳化。

• 双面镀膜结构：陷波滤光片常采用双面镀膜设计，一面为陷波膜系（Notch），另一面为增透膜系（AR），可同时实现深截止和高通带透射率。

• 背向反射控制：在激光光路中，滤光片的背向反射可能返回激光谐振腔影响稳定性。增透膜可将表面反射率控制在≤0.5%。

四、OCT系统中的宽带分光元件

4.1 工作原理

光学相干断层扫描（OCT）利用宽带光源（如中心波长840 nm或1300 nm，带宽50-200 nm）的低相干干涉原理获取组织断层图像。频域OCT系统中，宽带分光棱镜将光源分为参考臂和样品臂，两臂反射光重新干涉后经光谱仪色散，由线阵探测器接收。分光棱镜的光谱平坦度和偏振特性直接影响干涉信号的信噪比和图像质量。

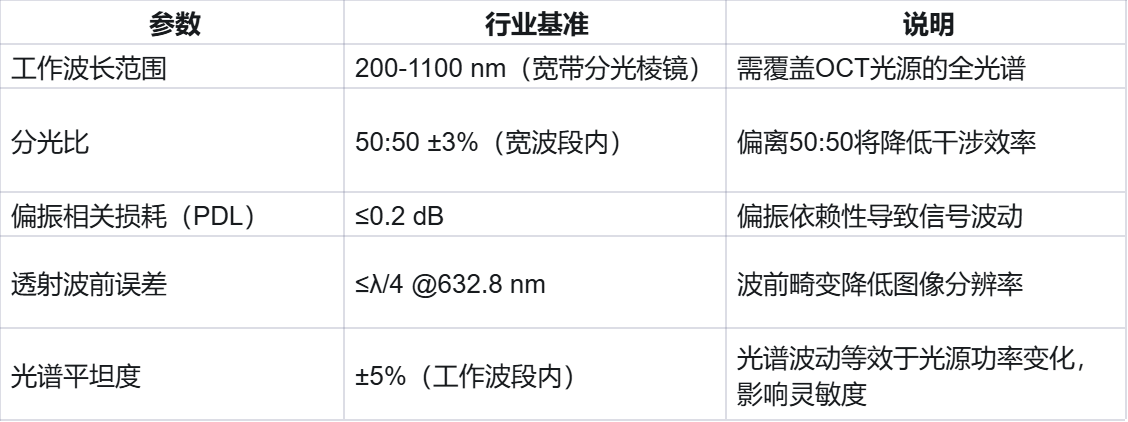

4.2 关键技术参数

4.3 选型注意事项

• 消偏振分光棱镜：OCT系统对偏振敏感，采用宽带消偏振分光棱镜可在200-1100 nm宽波段内实现稳定的分光比，消除偏振态对信号的影响。

• 插入损耗最小化：分光棱镜的总插入损耗应≤0.5 dB，包括表面反射和膜层吸收。采用宽带增透膜可将表面反射率降至0.25%以下。

• 带宽匹配：分光棱镜的工作带宽必须覆盖光源全光谱。对于超宽带光源（如100 nm以上带宽），需验证棱镜在边缘波长的分光比偏离量。

五、医疗器械领域特有的技术考量

5.1 灭菌耐受性

内窥镜等器械需反复灭菌，主要方式包括高温高压蒸汽灭菌（134℃，30分钟）、环氧乙烷灭菌和过氧化氢等离子灭菌。高温高湿环境可导致膜层水解、脱膜或基材变形。行业测试标准要求：经500次高压蒸汽灭菌循环后，光谱性能衰减率应≤0.5%。选用熔融石英基底配合硬膜（IAD离子辅助沉积）镀膜工艺，可将膜层致密性提升3倍以上，显著增强环境稳定性。

5.2 温度稳定性

医疗器械的工作温度范围通常为10-40℃，但术中局部温度可能升高至60℃以上（如高频电凝同时使用内窥镜）。滤光片的中心波长温度漂移系数应控制在≤0.02 nm/℃以内。对于中心波长835 nm的滤光片，温度变化20℃引起的波长漂移仅0.4 nm，处于公差范围内。若漂移系数过大（>0.05 nm/℃），则需在光路中引入温度补偿机构。

5.3 入射角敏感性与光路设计

医疗器械中光路通常较为紧凑，光源或探测器的数值孔径（NA）较大，导致滤光片实际工作入射角范围较宽。需在光路设计阶段评估会聚光束等效入射角，必要时在滤光片前后设置光阑限制入射角，或选择对入射角不敏感的滤光片设计。

5.4 生物相容性

与患者直接或间接接触的滤光片组件需通过生物相容性评价。根据接触类型和接触时间，需满足以下标准的部分或全部要求：

• GB/T 16886.1-2022 / ISO 10993-1：生物学评价的总体框架

• GB/T 16886.5-2017 / ISO 10993-5：体外细胞毒性试验

• GB/T 16886.10-2017 / ISO 10993-10：刺激与皮肤致敏试验

对于表面接触类器械（如内窥镜外部光学窗口），至少需通过细胞毒性（ISO 10993-5）和致敏性（ISO 10993-10）测试。滤光片基材和镀膜材料的化学表征（ISO 10993-18）也是评价的重要组成部分。

六、相关标准与合规要点

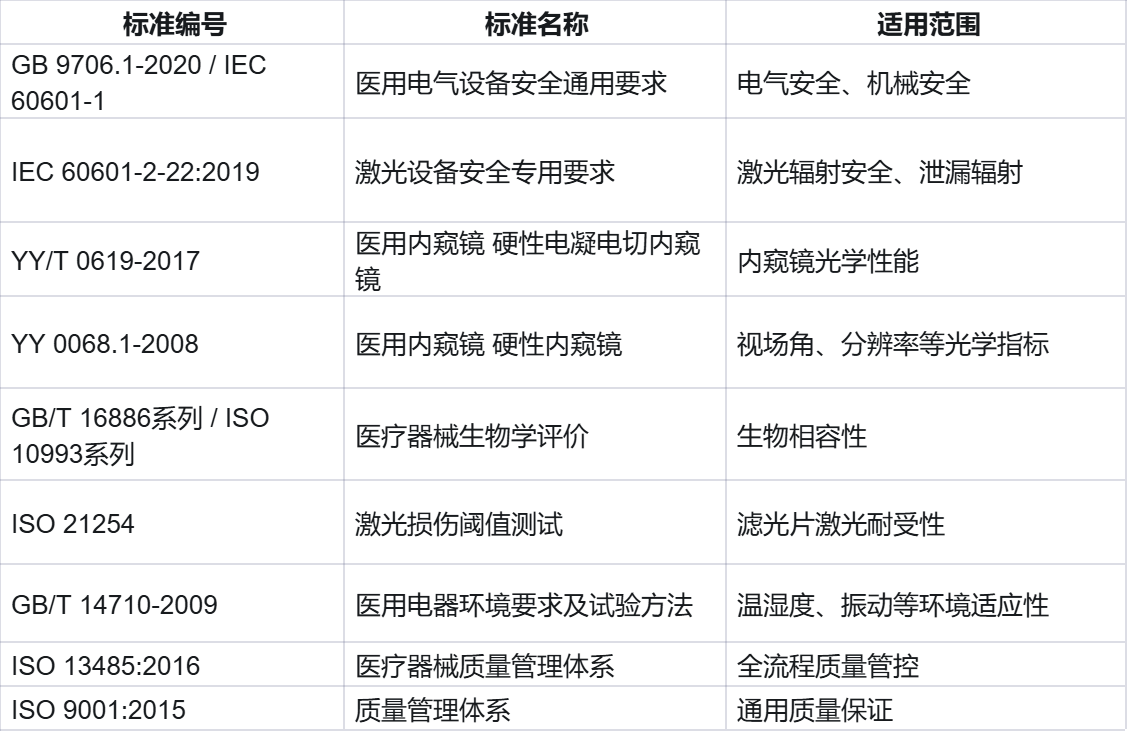

医疗器械中滤光片的设计、生产和验证需参照以下标准体系：

关键合规要点：

1. 出厂全检：医疗器械用滤光片应逐片进行光谱性能测试，包括中心波长、半高宽、峰值透射率和截止深度，不得采用抽检代替全检。

2. 可追溯性：每批次滤光片需保留完整的生产记录和测试数据，满足医疗器械唯一标识（UDI）要求。

3. 变更控制：镀膜工艺、材料或设备的任何变更均需重新进行验证，确认光谱性能和环境耐受性无退化。

结语

医疗器械中的光学滤光片承担着光谱调控的核心功能，其性能直接决定成像质量、检测灵敏度和手术安全性。从荧光内窥镜的深截止发射片到NBI的窄带激发片，从激光治疗的陷波保护片到OCT的宽带分光棱镜，各类应用场景对滤光片的参数要求各异但均极为严苛。选型时需综合考虑光谱匹配、入射角效应、温度稳定性、灭菌耐受性和生物相容性等因素，并以实测光谱曲线和可靠性报告为依据。上海兆九光电技术有限公司深耕精密光学滤光片近20年，截止深度最高可达OD6，带宽可窄至0.25 nm，并提供宽带偏振/消偏振分光棱镜、耐高温滤光片等产品，可提供从光学设计到光学模块的一站式方案。

本文涉及的技术参数来源于公开行业标准、学术文献及行业检测报告，具体产品性能以厂商规格书为准。
