医疗诊断及生化分析
引言
医疗诊断与生化分析是光学滤光片应用最为密集的领域之一。从酶标仪的吸光度检测到PCR仪的荧光定量分析，从生化分析仪的多波长比色到流式细胞术的多通道荧光分选，滤光片的光谱选择性、截止深度和长期稳定性直接决定检测的灵敏度、准确度和批间一致性。
该领域对滤光片的核心痛点集中在三个方面：一是生化反应产生的光信号极其微弱（皮瓦至飞瓦级），要求滤光片具备高透射率和深截止的双重特性；二是多通道检测系统中相邻通道的光谱串扰问题，要求发射滤光片具备超窄带宽和陡峭截止边；三是设备长期连续运行（如全自动生化分析仪7×24小时运行），要求滤光片在温度循环和光照老化下保持光谱性能稳定。
本文系统分析生化分析领域各典型设备中滤光片的技术要求，为仪器设计工程师提供选型参考。
一、PCR仪滤光片
1.1 工作原理
实时荧光定量PCR仪（qPCR）通过检测扩增过程中荧光信号的实时变化来定量核酸。系统采用激发滤光片从光源中筛选特定波长的光照射反应体系，荧光染料受激发后发射更长波长的荧光，经发射滤光片滤除激发光和其他背景光后被光电探测器接收。二向色镜在激发光路与发射光路之间实现空间分离，三者协同构成一个完整的荧光检测通道。

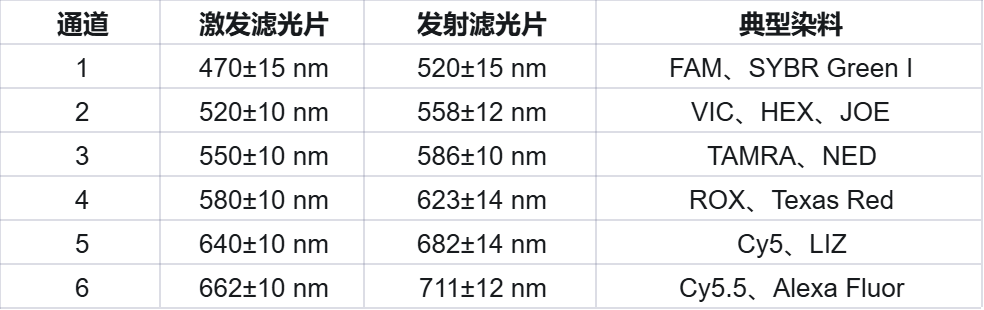

qPCR仪通常配置4-6个荧光通道，各通道对应不同荧光染料。以Thermo Fisher QuantStudio系列为例，其6通道配置为：

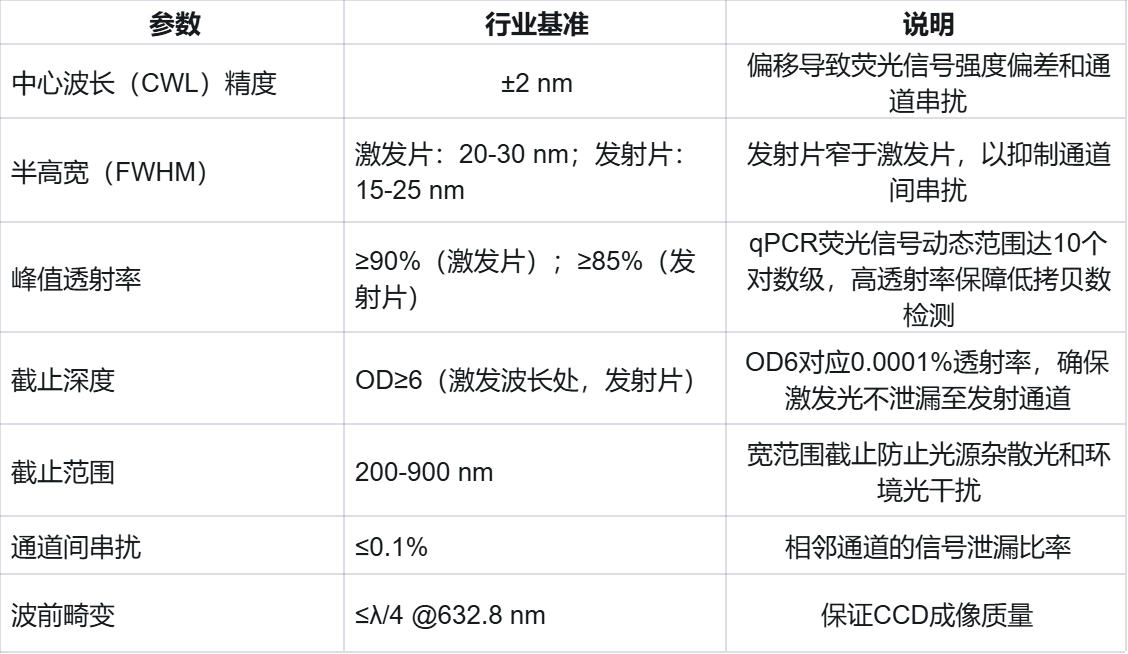

1.2 关键技术参数
1.3 选型注意事项
• 激发/发射截止交叉深度：激发滤光片与发射滤光片的透射曲线交叉点应达到OD6以上，即在该波长处两片叠加后的总透射率≤10⁻¹²。对于斯托克斯位移较小的染料对（如FAM/VIC，发射峰仅差38 nm），需采用多腔窄带滤光片设计，将截止边陡度控制在10 nm以内（从90%T降至OD6）。
• 多腔设计：为实现深截止和矩形通带，PCR滤光片通常采用双腔或三腔法布里-珀罗结构。腔数增加可提升截止深度和通带矩形度（即通带内透射率更均匀），但会降低峰值透射率并增加膜层数（可达100层以上），需在性能与工艺可行性之间取得平衡。
• 耐高温性能：恒温PCR（如LAMP技术）反应温度为60-65℃，滤光片需在高温下保持光谱性能稳定。应选用耐高温基底材料（如熔融石英，耐温>300℃）和低应力镀膜工艺，避免高温导致膜层脱落或中心波长漂移。
• 滤光片轮切换精度：多通道qPCR仪通常采用滤光片轮设计，切换时间≤10 ms。滤光片的安装定位精度（角度和轴向偏移）需控制在±0.1°和±0.05 mm以内，避免切换后光轴偏移导致信号不一致。
二、酶标仪与生化分析仪滤光片
2.1 工作原理
酶标仪（微孔板读数仪）通过测量微孔板中样品对特定波长光的吸光度来定量分析生化指标。根据朗伯-比尔定律：
A = ε·c·l = -log₁₀(I/I₀)
其中A为吸光度，ε为摩尔消光系数，c为浓度，l为光程，I₀为入射光强，I为透射光强。滤光片从宽谱光源中提取特定波长，不同波长的光对应不同生化反应的吸收峰。
生化分析仪的检测原理类似，但通量更高（每小时数百至数千测试），且通常集成更多检测通道。酶标仪常用的标准波长包括340 nm、405 nm、450 nm、492 nm、620 nm、630 nm等，分别对应不同酶促反应底物的吸收峰。

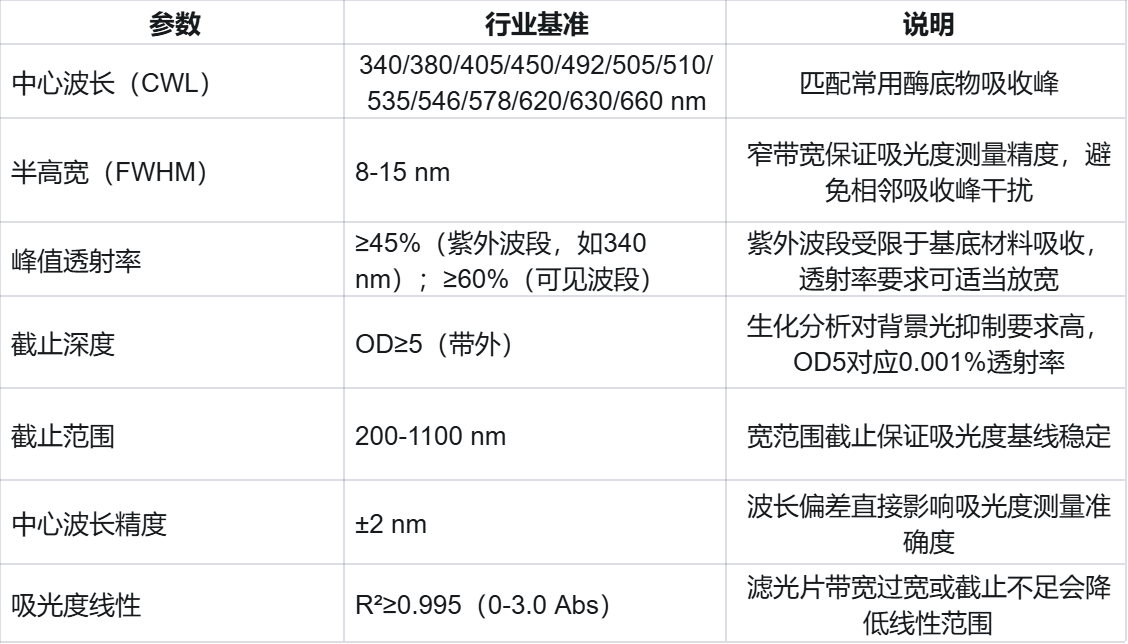

2.2 关键技术参数
2.3 选型注意事项
• 紫外波段特殊要求：340 nm是酶标仪最常用的紫外检测波长（用于NADH/NADPH监测）。紫外滤光片需使用紫外级光学玻璃（如紫外熔融石英）作为基底，且镀膜材料需在紫外波段具有低吸收。峰值透射率在340 nm处通常只能达到45-55%，这是由基底和膜层材料的紫外吸收特性决定的。
• 矩形波纹设计：生化滤光片应具有矩形通带（通带内波纹系数≤±3%），使整个通带内透射率均匀，避免光源光谱波动被通带波纹放大，影响吸光度测量的重复性。
• 能量匹配型设计：在多通道生化分析仪中，不同通道到达探测器的光能量差异可能很大（如340 nm通道远弱于630 nm通道）。能量匹配型滤光片通过调整峰值透射率或通带宽度，使各通道到达探测器的光能量趋于一致，避免探测器饱和或信噪比不足。
• 波长检定标准：依据国家标准物质GBW(E)130521，酶标仪波长检定用滤光片的标称波长为405 nm、450 nm、492 nm、620 nm，峰值波长不确定度0.7 nm（k=2），半宽度<8.0 nm。仪器选型时需确认滤光片参数可溯源至此类计量标准。
三、流式细胞仪滤光片
3.1 工作原理
流式细胞仪通过激光照射流经检测点的单细胞悬液，细胞表面或内部的荧光标记物被激发后发射特定波长的荧光。多个探测器前配置不同中心波长的带通滤光片，分别收集不同荧光通道的信号，实现对细胞亚群的分型和分选。典型流式细胞仪可同时检测10-30个荧光参数，对应10-30个不同中心波长的滤光片。

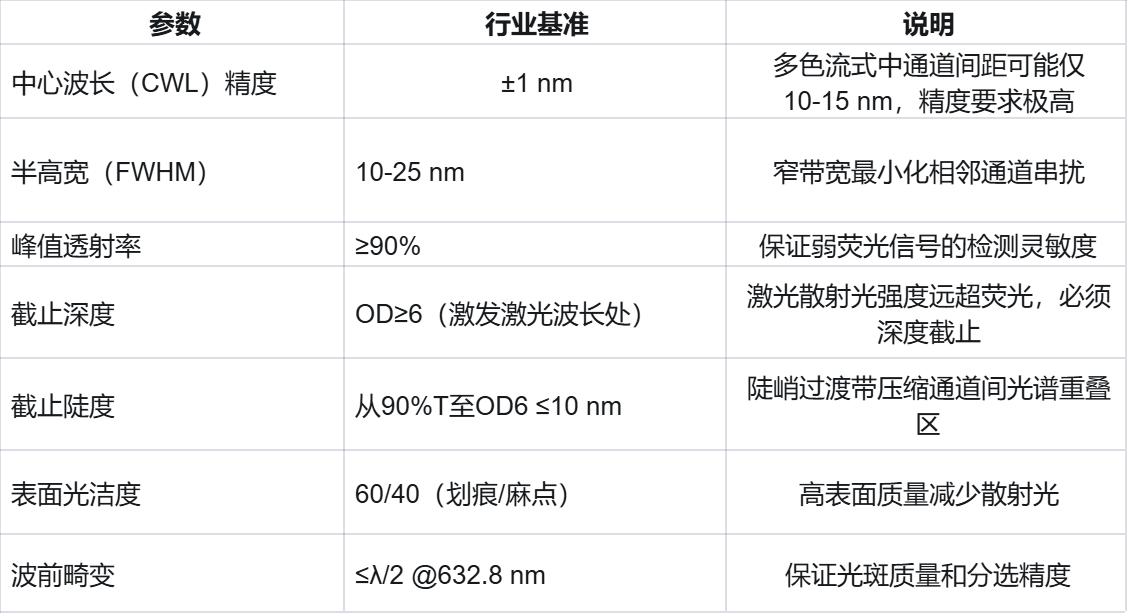

3.2 关键技术参数
3.3 选型注意事项
• 通道间光谱重叠处理：流式细胞仪中常用的荧光染料（如FITC 525 nm、PE 575 nm、PE-Texas Red 615 nm、APC 660 nm）发射光谱重叠严重。发射滤光片需采用超窄带设计（FWHM 10-15 nm），并确保截止边在5-8 nm内完成从高透射到深截止的过渡。
• 二向色镜的过渡带宽度：流式细胞仪的二向色镜过渡带（从90%R到90%T的波长区间）需控制在8 nm以内，以确保短波通道的高反射和长波通道的高透射同时满足。
• 低自发荧光基材：流式细胞仪检测限可达数百个荧光分子水平，基材自发荧光会成为检测噪声底线。应选用紫外级熔融石英基材。
四、生化分析领域特有的技术考量
4.1 长期运行稳定性
全自动生化分析仪和PCR仪可能7×24小时连续运行，光源（卤素灯或氙灯）的紫外辐射和热辐射会加速滤光片膜层老化。行业测试要求：在85℃/85% RH条件下持续1000小时后，中心波长漂移≤2 nm，峰值透射率下降≤3%。采用离子束溅射（IBS）或等离子体辅助沉积（PIAD）工艺制备的硬膜滤光片，其膜层致密度和附着力显著优于传统热蒸发镀膜，长期稳定性更佳。
4.2 批间一致性
同一型号仪器需使用参数一致的滤光片，否则不同仪器间检测结果缺乏可比性。滤光片批间一致性要求：中心波长偏差≤±2 nm，峰值透射率差异≤3%，半高宽差异≤2 nm。这对于多台仪器并行检测的临床实验室尤为关键。
4.3 吸光度测量的线性范围
酶标仪和生化分析仪的吸光度测量范围通常为0-4.0 Abs。滤光片的半高宽过宽（>20 nm）会导致非单色光效应（偏离朗伯-比尔定律），降低高吸光度端的线性。半高宽控制在8-12 nm时，吸光度线性可满足R²≥0.995（0-3.0 Abs）的要求。
4.4 温度漂移补偿
PCR仪热循环过程中，反应模块温度在55-95℃之间反复变化。虽然滤光片通常不直接接触热模块，但设备内部温度梯度仍可能导致中心波长漂移。对于温度漂移系数>0.02 nm/℃的滤光片，需在仪器软件中引入温度补偿算法。
五、相关标准与合规要点

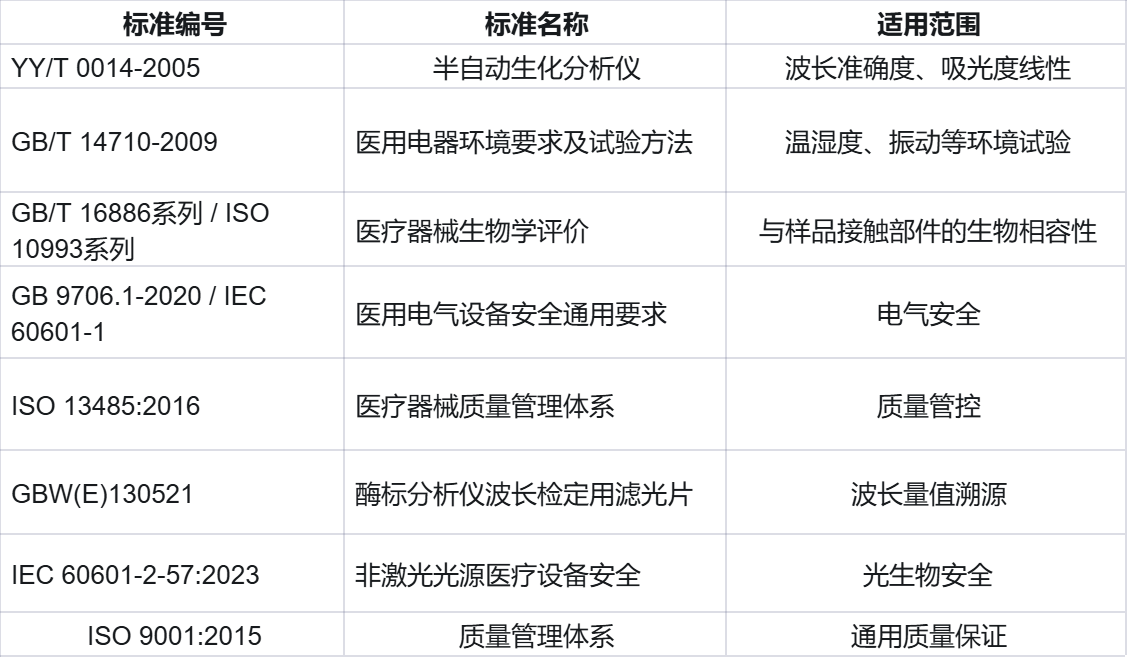

生化分析仪器中滤光片的设计与验证需参照以下标准：
关键合规要点：
1. 波长可追溯性：酶标仪滤光片的中心波长需溯源至国家波长标准物质，不确定度满足计量检定规程要求。
2. 吸光度准确度验证：依据YY/T 0014，需使用标准中性滤光片验证仪器在0-3.0 Abs范围内的吸光度准确度（偏差≤±1%）。
3. 出厂全检与记录：每片滤光片需逐一测试光谱曲线，记录中心波长、半高宽、峰值透射率和截止深度，确保无异常品流入装配环节。
结语
医疗诊断与生化分析领域对滤光片的要求以高截止深度、窄带宽和高批间一致性为典型特征。PCR仪滤光片需在多个荧光通道间实现低串扰的精确光谱分离；酶标仪滤光片需在紫外至近红外宽波段内提供稳定的窄带通特性；流式细胞仪滤光片需在极窄通道间距下兼顾高透射和深截止。这些技术挑战的解决，依赖于多腔窄带膜系设计、精密镀膜工艺控制和严格的出厂全检制度。上海兆九光电技术有限公司具备PCR仪滤光片、生化滤光片、酶标仪滤光片等产品的量产能力，截止深度最高可达OD6，带宽可窄至0.25 nm，ISO 9001体系认证出厂100%全检，可提供从滤光片到光学模块的一站式方案。
本文涉及的技术参数来源于公开行业标准、学术文献及行业检测报告，具体产品性能以规格书为准。
